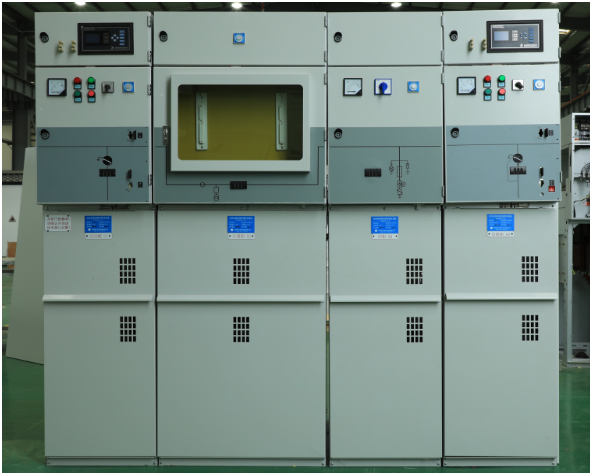

環網柜是一組輸配電氣設備(高壓開關設備)裝在金屬或非金屬絕緣柜體內或做成拼裝間隔式環網供電單元的電氣設備,其核心部分采用負荷開關和熔斷器,具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。它被廣泛使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中。
原理編輯 播報
環網是指環形配電網,即供電干線形成一個閉合的環形,供電電源向這個環形干線供電,從干線上再一路一路地通過高壓開關向外配電。這樣的好處是,每一個配電支路既可以從它的左側干線取電源,又可以從它右側干線取電源。當左側干線出了故障,它就從右側干線繼續得到供電,而當右側干線出了故障,它就從左側干線繼續得到供電,這樣一來,盡管總電源是單路供電的,但從每一個配電支路來說卻得到類似于雙路供電的實惠,從而提高了供電的可靠性。
所謂“環網柜”就是每個配電支路設一臺開關柜(出線開關柜),這臺開關柜的母線同時就是環形干線的一部分。就是說,環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜就叫“環網柜”。實際上單獨拿出一臺環網柜是看不出“環網”的含義的。
這些環網柜的額定電流都不大,因而環網柜的高壓開關一般不采用結構復雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說,環網柜中的高壓開關一般是負荷開關。環網柜用負荷開關操作正常電流,而用熔斷器切除短路電流,這兩者結合起來取代了斷路器。當然這只能局限在一定容量內。
這樣的開關柜也全可以用到非環網結構的配電系統中,于是隨著這種開關柜的廣應用,“環網柜”就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。
